物联网控制器

来源：未知     发布时间：2024-05-13 17:10:59

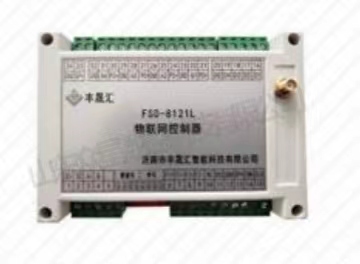

物联网控制器FSD-8121L物联网控制器可通过内置LORA模块实现与主站的点对丰晨汇F10-4121L多点的LORA通讯，从而实现远程控制与数据采集；内置太阳能光伏板物联网控制器控制模块(具有MPPT功能、充放电控制、过放电保护、过压保护、过流与短路保护)。

主要功能与技术指标
供电：DC10~30V，蓄电池与太阳能电池板接口双路供电;内置太阳能光伏板控制模块，具有MPPT功能、过充与浮充控制、过压保护，最大恒流3A；电池放电控制模块具有过放电保护、过流与短路保护，最大输出电流5A；
开关量输入：4路，共1个COM端，无源触点或电压型输入；
开关量输出：4路，2路3A的可正反相脉冲输出、1路有源1A输出、1路继电器触点输出；
a)脉冲输出型：2路，容量3A，输出12V~24V正反相脉冲，脉宽50~200mS可设置；
b)有源输出型：1路，从电源正控制输出，最大电流1A，内置PTC保护，输出用于报警灯控制；
c)继电器输出型：1路，常开触点输出，容量250V*5A(AC)；
模拟量输入：4路，20mA量程，用于测量土壤湿度、灌溉支管初/末端压力检测传感器输出的4~20mA信号；
通讯接口：共2路，1路RS-485接口，1路无线LORA接口；
RS-485接口：通讯规约：MODBUS-RTU标准+扩展规约；模块地址为3字节；
无线LORA接口：内置LORA无线透传模块，SMA输出接口，外配吸盘天线；通讯距离：3km；
模块地址：总24位，可8位拨码开关设置地址；

工作环境
a)工作温度：-20~+70℃；存放温度：-40~+85℃；
b)相对湿度：5~95%，无结露(在40℃下)；
c)海拔高度：0~3000米；
d)环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；
安装方式：底板4个螺丝固定安装
模块尺寸：120×90×30mm
