金属非金属矿山
应急广播通讯声光报警系统
一 、背景

   近些年,我国采矿业的迅速崛起,有力地推动了国民经济的快速发展。矿山开采活动的空间和场所处在不断变化的过程中,工作环境和安全状况非常复杂,安全生产受到很大威胁。我公司开发的应急广播通讯声光报警系统具有语音对讲、广播、声光报警等功能,可以全面提高矿山企业预警响应能力,增强企业安全监管水平。

二、 系统组成

      应急广播通讯声光报警系统可以解决井下生产员工处于“信息孤岛”、安全告警处理和一体化调度不及时的困难。系统集成了信息感知层、传输层、平台层、发布层四个层级的子系统。实现应急对讲、告警信号发布、语音广播、区域寻呼等应用功能,以及系统设备运行记录、通讯状态监测、终端在线状态等系统信息的存储、记录分析。矿山语音广播报警系统以矿山应急信息管理平台为主体,实现安全信息准确及时传递的管理要求,一方面促进系统日常维护管理,平时用得上;另一方面提升企业应急处理能力,关键时刻靠得住。
应急广播通讯声光报警系统在安全生产管理、一体化调度和应急管理的基础上,与矿山生产管理系统、调度指挥系统、人员定位系统、有毒有害气体检测系统、应急救援系统等有机结合,通过企业局域网和井下环网系统实现多种信息感知,从而准确及时地将安全信息传达到决策管理层、生产管理层、应急救援管理层、和现场生产员工。

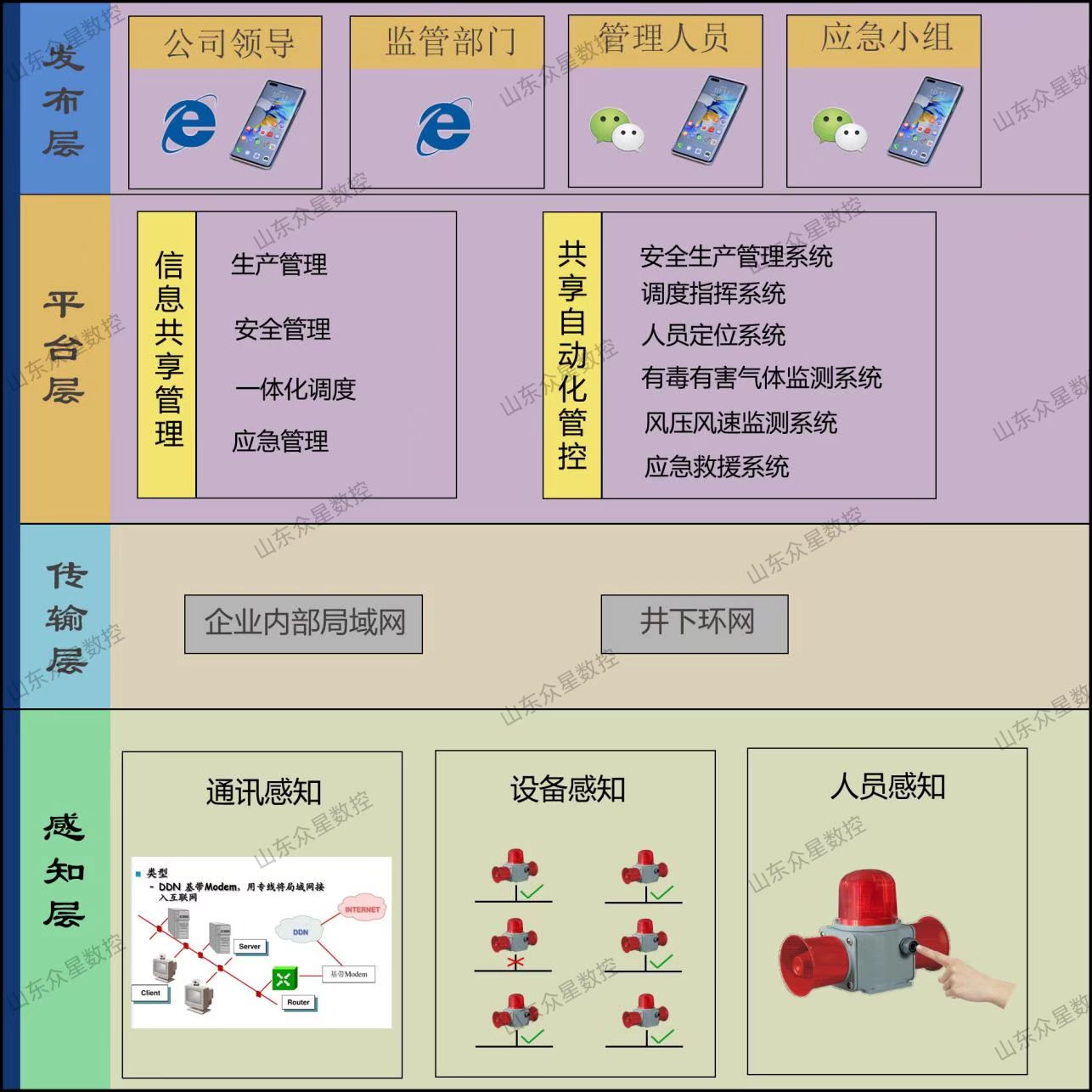

  系统结构图如下:





三、 系统功能

        1. 服  务 器: 服务器可统一管理各终端与主机及终端分机间的通话音视频信息、各终端报警记录、未接报警记录等数据信息,
                                        保证数据信
  息的安全性及权威性;每次呼叫和通话均写入日志供查询、可以随时查看每次通话、广播喊话的录音录像文件;

        2. 寻呼主机:   1. 采用 10 寸以上数字真彩屏,智能全触摸式操作,wince 操作系统,以便在触摸屏失灵情况下仍可正常接处警,也可以通过鼠标操作。
                                        2. 与对讲终端(分机)实现数字全双工对讲。
                                        3. 通过局域网(LAN)传输
                                        4. 一键广播:可以事先设置好需要广播的内容,广播时可以点击主机界面的一键广播按钮,将设定好的内容传输至各个前端分机播放。
                                        5. 通话监控:上级主机可以实时监控下级主机与分机的通话情况,实时了解信息。
                                        6. 与寻呼终端分机之间双向对讲。
                                        7. 图标选择呼叫功能,每个对讲终端在主机话筒触摸屏上对应一个触摸图标,触摸按钮可以中文命名,选中即可呼叫对应终端,操作简单快捷。
                                        8. 支持 SIP 协议,进行SIP通话,兼容各 SIP 厂家的终端进行兼容性呼叫通话。
                                        9. 寻呼主机具备来电显示功能、关机转移,、无人接听转移、遇忙转移、手动转移等功能,最大限度地保证通话畅通。
                                        10. 数据自动上传服务器:寻呼主机能对通话过程进行录音,并可记录呼叫、通话的时间,自动上传到服务器上,无需人工导出,保证数据的及时上传及安全性能,有效节约寻呼话筒的存储空间,无需购买储存卡或录音录像模块。
                                        11. 报警查询功能,终端设备被触发时的报警信息、报警时间
                                        12.广播功能,可以对网络中系统终端分机进行广播(可分单个、区域、全部广播)。
                                        13.系统结构简单,安装简捷,无需通过IP网络地址盒,只需直接连入网络即可。
                                        14.接口方式:RJ45网络接口。


        3. 终端分站:   1.通过局域网(LAN)传输。
                                         2. 一键呼叫:根据设置呼叫对象(呼叫主机或者服务器),按键即可呼叫。
                                         3.可与寻呼主机或者服务器之间双向对讲。
                                         4. 支持 SIP 协议,进行SIP通话,兼容各 SIP 厂家的终端进行兼容性呼叫通话。
                                         5. 广播功能,接收服务器广播内容,输出高压音频信号和驱动报警灯。
                                         6.通讯接口:RJ45网络接口。
                                         7.音频接口:音频接线柱,110V音频信号。
                                         8.报警灯接口:DC12V音频信号。
                                         9.驱动功能:可驱动3路声光报警器。
                                         10.工作电压:AC380V。
                                         11.外形尺寸:W*L*H400*500*260。


 4.声光报警器:
1.一般矿用电缆传输信号。
                                          2.接收分站音频信号实现高音广播。
                                          3.接收分站开关量信号灯光爆闪。
                                          4.采用MHYV 2*2*7(0.52)信号线,最长距离150米。

                                             5.音频强度≥110dB。
                                        6.工作电压:≤120V。
                                        7.失真度,≤5%。
                                        8.
音频接口:音频接线柱,110V音频信号。
                                           9.
报警灯接口:DC12V开关信号。
                                           10.外形尺寸:W*L*H290*286*226。


           5.安全提示声光报警器:安全提示声光报警器设置于矿山、化工、码头、施工工地相关危险区域场所,当人员靠近时,能够自动                                                                 感应并发出声光警示信号。
                                                           采用报警灯报警器分体化结构设计,便于成套安装。金属外壳保护,防水防尘,支持专属语音定制,音                                                                 量可调节。
